    TGD鋼絲膠帶斗提機下部滾筒組密封結構和改進方案-斗式提升機廠家直銷

      斗式提升機是一種常用的垂直提升設備,適用于干散粉狀物料或物料垂直提升。斗式提升機根據傳送量可調節傳送速度,并隨需選擇提升高度,料斗為自行設計制造。鶴壁通用是一家具有60年生產歷史的河南斗式提升機生產廠家。鶴壁通用專業斗式提升機生產,TGD鋼絲膠帶斗提機具有輸送量大、體積小、功耗低、運行平穩可靠、使用壽命長等特點。斗式提升機廠家直銷,結構簡單,占地面積小,動力消耗低,輸送能力大,廣泛應用于電力、建材、冶金、化工、水泥、礦山等行業散狀物料提升系統。

      鶴壁通用斗式提升機價格實惠,產品深受眾多電力、冶金、水泥、氧化鋁企業青睞,鶴壁通用采用的設計原理,選用優質鋼材和配件,嚴格制造工藝精度,保證了整機運行的可靠性。在使用鋼絲膠帶斗式提升機過程中,由于下部區段位于進料處,運行速度較快,往往粉塵較大,使傳統結構的下部區段出現漏灰狀況。下面給您介紹通過改進下部滾筒的結構,來解決下部段漏灰問題。

    TGD鋼絲膠帶斗式提升機圖片
    TGD鋼絲膠帶斗式提升機
    TGD鋼絲膠帶斗式提升機圖片
    TGD鋼絲膠帶斗式提升機


    一、原下部滾筒組結構及缺點分析

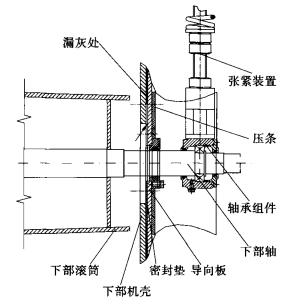

      大多帶式斗式提升機下部結構見圖1。該類設備結構采用重力或彈簧螺旋張緊,下部區段其軸承組件安裝于下機殼外部,考慮到張緊的上下調節,要在機殼上打腰型槽,用帶有密封墊的導向板進行密封,利用壓條對導向板進行導向。由于提升機的啟?;蚪o料因素的影響,致使輸送帶的自適應調節頻繁,密封墊上下滑動,磨損量變大,致使密封效果差,間隙處細小粉狀物料溢出,該處出現漏灰。由于帶式斗提機輸送下部運轉速度較快,采用NE的滑動軸承結構,容易出現尖叫聲,磨損快,壽命短等問題。


    1

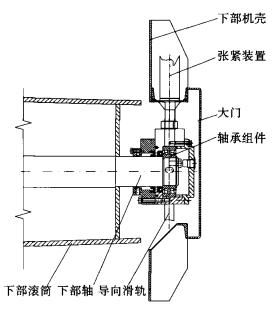

    二、改進后的下部滾筒組為了解決帶式斗式提升機下部這一漏灰的問題,專門設計了一種將張緊裝置和整個滾筒組安裝于下部機殼內部的下部滾筒組結構。改進后的下部滾筒組結構如圖2,下部軸兩端由兩個軸承組件支撐,張緊裝置連接于軸承組件,軸承組件通過張緊裝置在導向滑軌上下移動,下面用大門將下部機殼密封。該裝置結構緊湊,具備較好的可行性,下段殼部采用這樣的方案,可徹底解決下部區段的漏灰問題。


    2

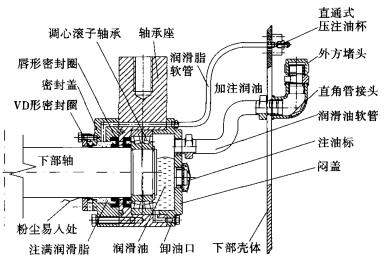

      要達到上述計劃方案,不只是要把軸承組件整體放在下段機殼內部粉塵中,并且要在這重情況下確保軸承組件的運轉。顯而易見,軸承組件的密封性決定了改進方案的可行性。對此,我們專門設計了一種密封的軸承組件,其結構見圖3。


    3



    (1) 采用兩個chun形密封圈和一道VD形橡膠圈組合構成,形成遞進式腔體。通過道VD形橡膠圈設置的一道防塵;在軸承座、密封蓋設有直通式壓注油杯和加注流道,使唇形密封圈和VD形橡膠圈之間形成腔體,便于注入潤滑脂。腔體充滿潤滑脂形成第二道防塵,可有效阻斷灰塵;腔體注滿潤滑脂,在下部軸旋轉時,兩個chun形密封圈之間也填充到少量潤滑脂,這樣形成第三道防塵。通過上面說的層層設置,灰塵很難進入軸承腔體,確保了密封的穩定性。

    (2)加入潤滑,潤滑油使軸承得到有效性滑潤,與此同時左腔的潤滑油脂及油封又有效性避免漏油狀況的發生。為保障密封性的穩定,在軸承座、密封蓋與悶蓋相互之間涂有密封膠,避免漏油。

    (3)潤滑和潤滑油脂加入口均布置在殼體的內部,加入滑潤介質時,通常打開大門,直接做相應清理之后,再做保養維護??紤]將加入口移至殼體外部,以便更為方便的維護。

    (4)選用潤滑對軸承做滑潤,其滑潤更為徹底,不容易出現部分未滑潤的現象,與此同時保障良好的散熱性,可提高軸承的使用期限。

    三、改進效果

    (1)鋼絲膠帶斗式提升機廠家,在設備運行過程中,選用潤滑作為滑潤介質,優點較多,但悶蓋、軸承座的端面需做磨削加工,避免漏油。

    (2)為便于維護,可以將加入口通過軟管、管路接頭等做連接,移至下部殼體的外部,這樣維護時,無須清理加入口,改進了維護的效率。

    (3)多重迷宮式設計構思,能充分阻攔細微粉塵進到軸承腔體。

    (4)通過上述結構,對軸承組件做改進,使方案得以實施,漏灰的問題徹底解決。
